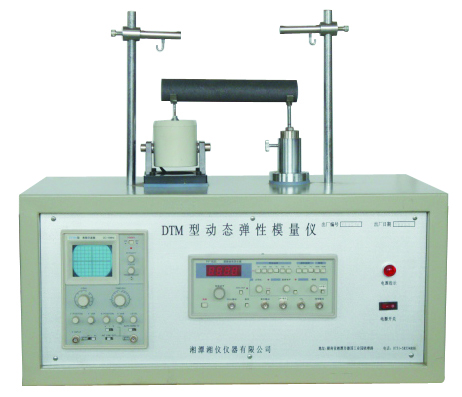

DTM-1 動態彈性模量測試儀

                                    動態彈性模量測試儀

一、概述：

    對于一定的物體，都存在一個固有諧振頻率。當物體的體積、材質一定時，該物體的諧振頻率僅與其密度有關。物體的強度與其密度有關，因此物體的固有振動頻率決定了物體強度。若能夠測量出該物體的諧振頻率，就可以根據強度理論推算出物體的強度。本儀器就是測量物體諧振頻率計算出物體彈性模量、切變模量、泊松比的儀器。可對陶瓷、石墨、玻璃、塑料、金屬材料等進行測量。廣泛應用在各生產企業、科研單位、高等院校、質檢部門等。儀器參照標準：GB5594.2,GB/T 3074.2，GB/T3074.2-2008《石墨電極彈性模量測定方法》GB/T5594楊氏彈性模量 泊松比測試方法以及GB/T 2105,GB10700等。

    本儀器采用進口數據采集控制卡，利用計算機控制，實現測試、計算、報表全過程自動化。

二、主要技術參數:

1.頻率測量范圍：100Hz～50 kHz

2.頻率分辨率：1Hz

3.測量誤差：<0.5％

4.試樣溫度：室溫

5.試樣大?。褐睆叫∮?0mm，長小于200mm。

6.電源：AC220V，50Hz。

三、工作原理：

  計算機控制數據采集控制卡輸出頻率從小到大的正弦波信號給發射探頭，發射探頭的振蕩傳遞給試樣，迫使試件進行機械振動，當發射頻率與試件的固有頻率相同時，將發生共振，此時，試件的振動幅度將產生極值，通過接收傳感器探頭傳遞到數據采集控制卡再傳回計算機，計算機根據頻率掃描，找到共振頻率，再根據輸入到計算機的試樣重量和外形尺寸計算出彈性模量、剪切模量及泊松比率。
