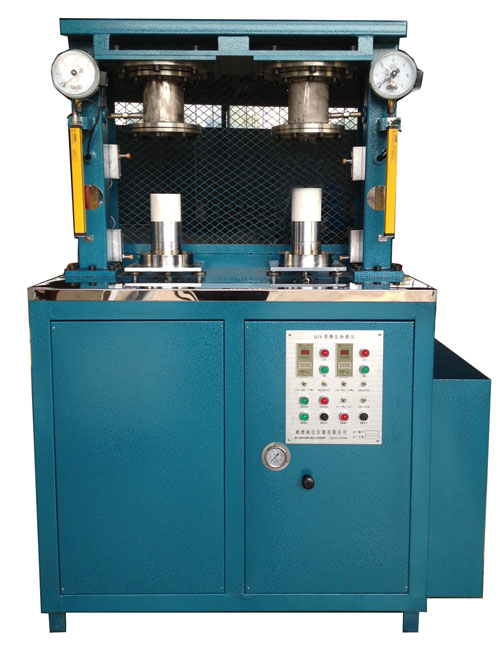

DJY工程陶瓷成品等靜壓自動檢測裝置

                 DJY工程陶瓷成品等靜壓自動檢測裝置

一、概述:

        工程陶瓷（多孔陶瓷）成品側面進行耐壓自動測試的專用檢測設備。加壓介質為水，產品放在加壓腔體內進行（見圖），腔體和產品間由隔離設備由液體（液壓油/水）加壓裝置部分、加壓腔體框架（見圖）及控制部分組成.

二、技術要求：

   （1）最大試驗壓力0-10MPa,壓力誤差：0.1MPa.

   （2）檢查速度：20秒/次（每2樣).
   三、各部件功能：
  1、升降托：

   （1）升降速度：(可控)

   （2）升降過程中不允許抖動；(加裝導向桿)

   （3）升降托的上升高度可達到加壓腔的頂部。

2、加壓腔：

   （1）加壓腔能承受5MPa的壓力不漏水；

   （2）加壓腔體根據產品外徑更換。

3、控制板：

   （1）控制總電源的開關；

   （2）測試壓力在0~10MPa范圍內設置；

   （3）可設置保壓時間，范圍（0～60）秒；(保壓時間0-999min可調)

   （4）控制升降托的起降；

   （5）控制加壓的開始和停止及泄壓。（可自動控制也可以手控制）（選擇自動控制，按下上升按扭，，當試樣裝入加壓腔壓緊后，打開加壓開關，當加壓到指定的壓后，開始計時（時間可調），到指定時間后，自動泄壓，當壓力下降到常壓后，升降托開始下降。并且安有保護措施，當未裝試樣時，加壓開關不能啟動，以保護聚氨酯橡膠被高壓水擊穿）

（6）支柱兩側安有安全光柵，當有手在操作時，升降托不能啟動，以保護人身安全。

四、設備工作流程：

    開啟總電源→設定壓力和保壓時間→升起放有載體的升降托→加壓→

    保壓及計時→保壓時間到，泄壓→降下放有載體的升降托→檢查載體

    →下一產品壓力檢測
