DRE-III 多功能快速導熱系數測試儀（瞬態平面熱源法、HotDisk法）

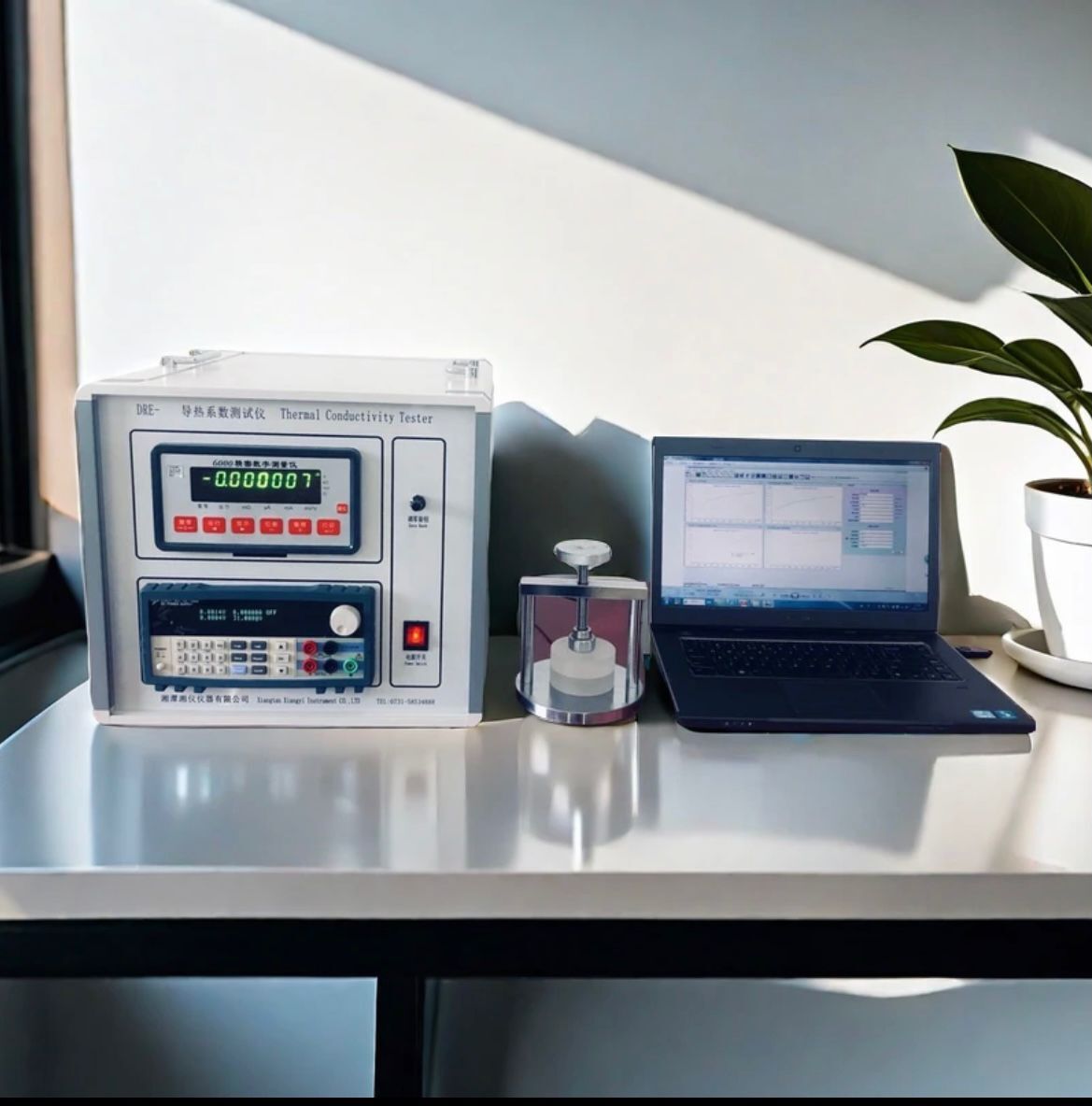

                                                     DRE-III多功能快速導熱系數測試儀

                                  (瞬態平面熱源法,Hot Disk法導熱系數測試儀)

一、概述：
  本儀器采用瞬態平面熱源法，基于TPS瞬態平面熱源技術，用Hot Disk探頭。該儀器的優點有：
       (1)直接測量熱傳播，可以節約大量的時間；
       (2)不會和靜態法一樣受到接觸熱阻的影響；
       (3)無須特別的樣品制備，對固態材料只需有一個相對平整的樣品表面。不同類型的材料采用不同的測試方案及計算數學模型，具有測量速度快、適用范圍寬及能夠成功避免在實驗過程中自然對流的影響等優點。實際測試材料范圍廣，導熱系數范圍寬，試樣處理簡單，測試速度快的優點，是目前比較流行的測試方法。

    設備參考標準：ISO 22007-2:2015, GB/T32064-2015 。

    測試材料: 金屬、合金、石墨、導熱硅脂、硅膠、硅橡膠、陶瓷、巖土、巖石、聚合物、紙、織物、泡沫塑料、混凝土、復合板材、紙蜂窩板等固體、粉末、液體、糊狀、涂層、薄膜、保溫材料、絕熱材料、各向異性材料等的導熱系數、導溫系數（熱擴散系數）和比熱容、蓄熱系數及熱阻。

二、主要技術參數：
          1.導熱系數測定范圍：0.001～500 w/(m.k),分辯率為0.0001w/(m.k)；

 2.熱擴散系數（導溫系數）范圍：0.1～100 m²/s；

 3.蓄熱系數范圍：0.1～30 w/(m².k)；

  4.比熱容范圍：0.1～5 kJ/(kg.℃)；

   5.熱阻范圍：0.5～0.000005 mm².k/w；

 6.溫度測量精度：≤0.001℃；

   7.測量相對誤差：≤3%；

 8.重復性誤差：≤ 3%；

 9.測試時間：1～120 秒。
    10.試樣測試環境溫度范圍：-40～150℃；標準配置：室溫。

 可根據客戶要求選配各種高、低溫度段控制箱(-40～150℃)或真空狀態下的測試狀態,合同約定，費用另計；

11.探頭配置：標準配置：直徑Φ15mm。

可根據客戶要求選配探頭直徑：Φ30mm, Φ15mm,Φ7.5mm,Φ4.0mm,或同時配置，合同約定，費用另計；

  12. 測試試樣要求：

          a、固體塊狀或圓形、方形、異形樣品，無須特別制備，只需一個相對平整的樣品表面,配有專用試樣裝夾裝置。

          b、對粉狀、糊狀、液狀物質無特殊要求,配有專用試樣測試盒。

     c、所測較薄材料（厚度0.01～1mm）,專用測試方案與數學模型進行測試。

           d、高導材料（100～500W）,專用測試方案與數學模型進行測試。

           e、絕熱保溫材料（0.010～0.050W）,專用測試方案與數學模型進行測試。

  13.采用全自動測試軟件，快速準確對樣品進行試驗過程參數分析和報告輸出。
     14.電源：AC 220V±10%，50/60 Hz, 整機功率：＜500w；
三、探頭技術指標：
       1. 加熱材料：金屬鎳；
       2. 使用溫度：-50～150℃；
       3. 最大功率：20w；
       4. 最大電壓：20V；
       5. 最大電流：1A；
       6. 電阻：10Ω左右，依探頭上標注阻值為準；
       7. 鎳絲規格：厚度0.01mm,熱絲寬度：0.35±0.03mm；
                               熱絲間距：0.35±0.03mm ；
       8. 保護層材料：聚酰亞胺薄膜（Kapton）；單層厚度：0.06mm；
       9. 探頭直徑：Φ30mm,Φ15mm,Φ7.5mm。
       10.探頭總厚度（包括粘結層厚度）0.07±0.02mm。

典型用戶：

   中南大學土木學院    4臺

   國防科學技術大學（長沙） 2臺

   武漢大學

   四川大學

  北京科技大學

  東南大學

  西北農林科大  2臺

 華南理工大學

  湘潭大學

 天津大學

 燕山大學

 寧波大學

 安徽建筑大學

電子科大物理學院（成都）

惠州學院   5臺
